多流幹式閥控流量計LXSGK(R)-（15～25）B6G
本產品是以帶有發訊裝置的水表為流量計量基表，加裝控製器和電控閥所組成的一種具有結算功能的水量計量儀表。該產品采用了自主研製的小機芯結構和低扭矩閥門，具有讀數方便、體積小、重量輕、靈敏度高、更換電池方便等特點。用其作為智能水表的基表可節省空間，設計出的智能水表體積小巧，外形美觀。
一.性能參數
|
公稱口徑
|
公稱流量（m3/h）
|
分界流量（l/h）
|
最小流量（l/h）
|
傳動比（n/l）
|
|
15
|
1.5
|
150
|
30
|
34.5
|
|
20
|
2.5
|
250
|
50
|
31
|
|
25
|
3.5
|
350
|
70
|
21.9
|
二. 流量測量誤差
a.從包括分界流量至包括過載流量的高區為±2％
b.從包括最小流量（qmin） 至不包括分界流量的低區為±4％
三. 韋根式傳感器
輸出電壓： 大於等於2V
接 線： 無“＋”、“-”極之分
注意事項：1、此傳感器未提供放大電路。
2、傳感器的引線要盡量留短一些。否則將增加幹擾信號串入的機會。
四.閥門相關參數
1）閥門扭矩
|
水 壓
（MPa）
|
新裝閥門常用流量下開關閥最大扭矩（N.m）
|
|
DN15
|
DN20
|
DN25
|
|
0.3
|
0.2
|
0.3
|
0.3
|
|
1.0
|
0.4
|
0.6
|
0.6
|
2）水壓≥0.2MPa時，閥門泄漏量≤2L/h。
五.執行機構參數
1）閥門到位方式：本公司的閥門到位有兩種限位方式，開關限位與機械限位並存，機械限位要稍微滯後一點，當開關限位失靈時，機械限位才起作用。
2）開、關閥時間≤10S（測試電壓3.6V）。
3）開、關閥電流（配本公司閥控表）（測試電壓3.6V）。
|
口徑
|
開、關閥電機電流（mA）
|
|
空載
|
0.3MPa水壓
|
|
|
Imax
|
Imax
|
|
|
DN15
|
38
|
110
|
|
|
DN20
|
38
|
120
|
|
|
DN25
|
38
|
130
|
|
（測試流量：DN15流量為2.5m³/h，DN20、DN25流量為4m³/h）。

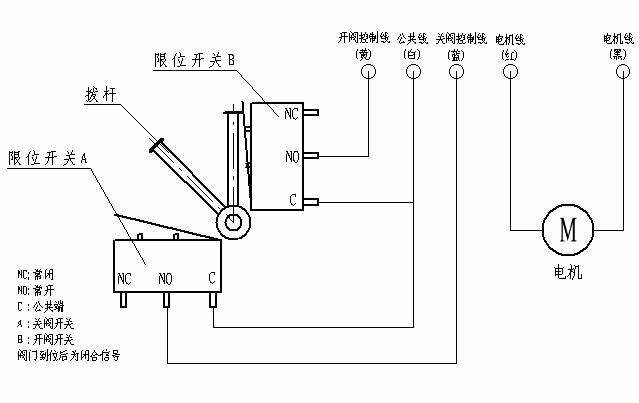

4）執行機構引出線中：紅色線為電機正極引出線，黑色線為電機負極引出線，黃色線為開閥到位引出線，藍色線為關閥到位引出線，白色線為閥到位公共線。
5）電機堵轉電流:≤450mA（測試電壓:3.6V）。
6）電機工作電壓:2V～4V。
六．主控板到位控製方式設置
★開關限位：通常閥門到位後開關輸出閉合信號。
★阻轉控製：設計時為避開電機的啟動電流，檢測阻轉電流時應延時0.5S～1S 。
★時間控製：時間限製值可控製在12S 。

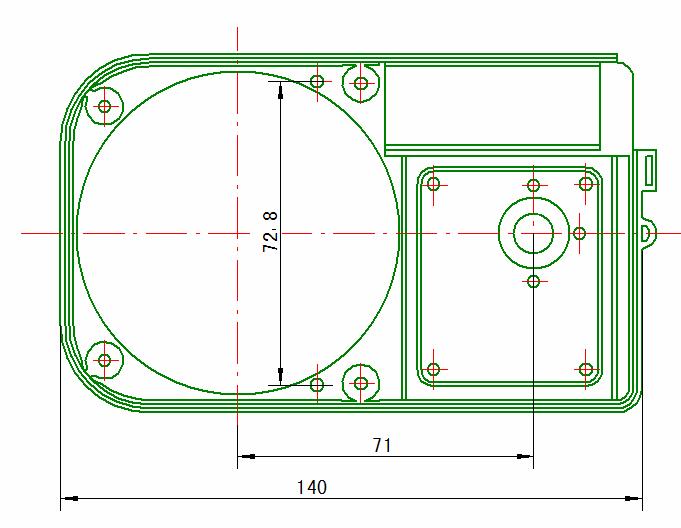

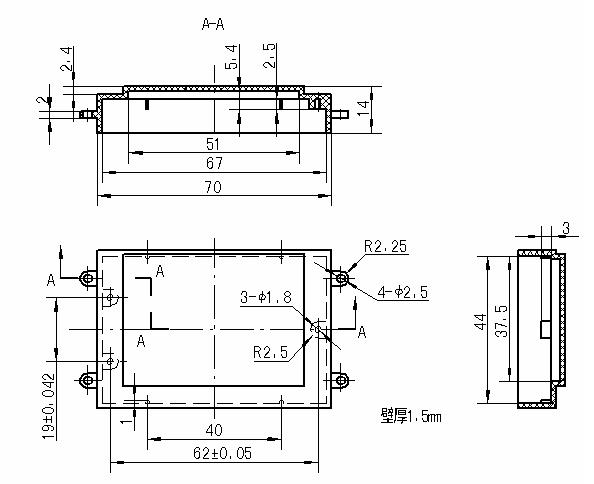

★主控板密封盒圖紙：

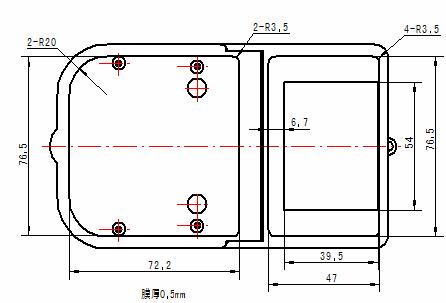

★貼膜尺寸

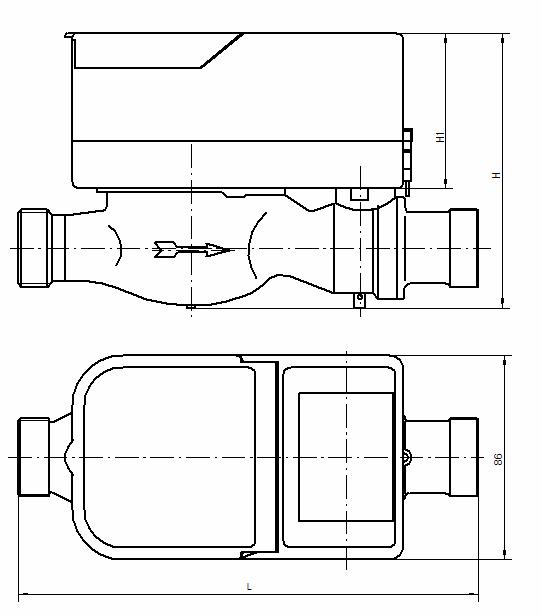

七．外形參數尺寸
|
產品名稱
|
公稱口徑
|
長L
|
高H1
|
高H
|
連接螺紋
|
|
DN（mm）
|
mm
|
D
|
d
|
|
多流幹式閥控流量計（LXSGK（R）-B6G）
|
15
|
165
|
66
|
115
|
G3/4B
|
R1/2
|
|
20
|
195
|
66
|
115
|
G1B
|
R3/4
|
|
25
|
225
|
66
|
115
|
G1-1/4B
|
R1
|
